當傳統工藝碰上工業自動化 | 案例推廣

木工，是一門工藝，一門獨有的技術，也是建筑常用的技術，是中國傳統三行（即木工、木頭、木匠）之一。在工業革命前，便是所謂的“精細活”，需要手藝人才能勝任。隨著機械設備的升級，木工成了一種流水線的工作，但是面對木工市場供不應求的情況，木工專用組合機床就此應運而生。

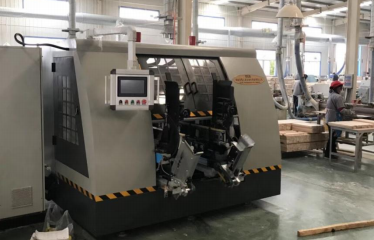

木工專用組合機床的出現實現了對家具木料的鋸切、倒角、各面鉆孔及噴膠注榫的機械 一體化，與以前的多個單個設備相比實現了機械上的整合，從而使操作更加自動化。以往每個單個設備都需要一個人工，現在只需要一個人即可完成，從而節省了人工成本。另一方面該設備將多個工序整合在一臺設備上，大大提高了工作效率。

木工專用組合機床運動控制解決方案

市面上的木工專用組合機床設備主要由四部分組成：放料倉、設備主體、加工單元、回料倉，加工單元包括鋸片單元、倒角單元、立鉆單元、臥鉆單元、前鉆單元、后鉆單元、噴膠單元、注榫單元，各單元數量可選，機械安裝位置不定。面對如此繁多的加工工序，如何去統籌它們？步科木工專用組合機床運動控制解決方案可以一次性解決這些問題，搭載能力出眾的數據采集器，一臺手機就可將所有工序運行狀態盡收眼底。

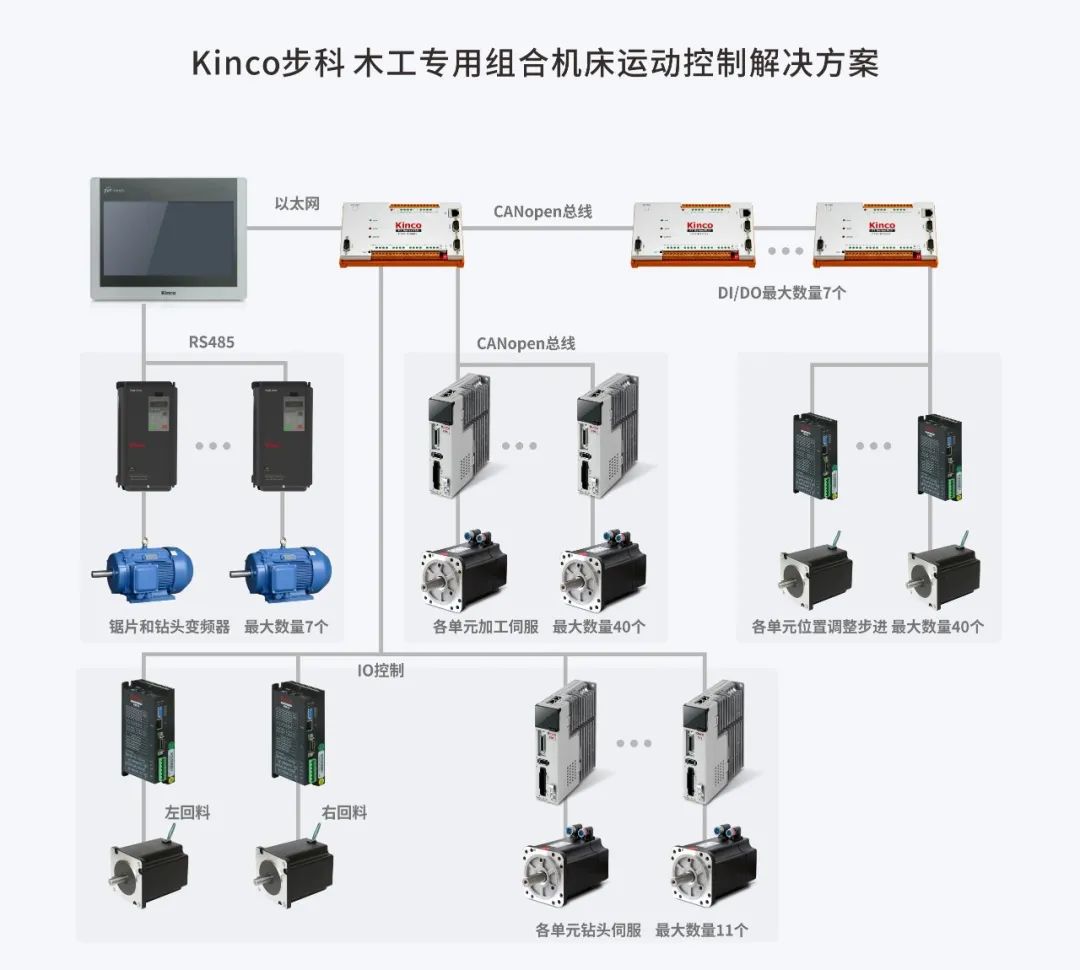

步科木工專用組合機床運動控制解決方案由步科自主研發的HMI、控制器、伺服驅動器和伺服電機組成，系統采用步科總線型運動控制器控制，控制器兩路 CAN 總線，一路帶遠程 IO 和總線步進， 一路帶總線伺服。由于設備的特殊性，加工單元數量可選，所以遠程 IO、總線步進、總線伺服、變頻器、鉆頭伺服的數量是根據各單元的數量而定的。

同時整套設備所有運行數據由步科物聯型HMI采集，并上傳至步科數據中心，可以與第三方ERP/MES軟件進行信息對接，也可以將數據傳送至步科物聯網云平臺，實現PC端和手機端的實時查閱功能。

方案優點

適配性高

由于各單元數量和機械安裝位置的不確定性，步科木工專用組合機床運動控制解決方案采用全套 CANopen 總線控制，軟硬件均易維護，易擴展的優勢完美解決了此問題，從而適合此機型多種配置的不同應用。

自動化程度高

系統采用步科總線型運動控制器控制，自動化程度高，軟件采用Codesys 軟件，編程自由度高解決了以前因?yàn)闄C(jī)械配置不同需要每次花大量時間重新編寫程序的問題，節省了客戶在電氣調試方面的時間，提高了產能。

信息化能力強

步科的HMI和步科物聯網云平臺具有強大的故障檢測及處理能力。主控制單元通過總線實時監控伺服運行狀態，及時把狀態信息、故障信息傳送到HMI上顯示出來，同時主CPU能夠根據每個伺服驅動器所產生的故障對其采取相應處理。

客戶價值

步科木工專用組合機床運動控制解決方案是傳統工藝與步科自主研發的軟硬件技術的完美結合，可以幫助客戶大大提升運維效率。并且行業出眾的低故障率可以有效地降低客戶維護成本。極大提升了客戶的經濟效益，助力企業快速擴張。
